Tubos Industriais
Tubos Industriais são tubos que saem diretamente da máquina, com solda longitudinal. Podem ser fabricados com diferentes tipos de seção:
- Circular
- Quadrada
- Retangular
- Especial para Fins Industriais
A CBFA produz Tubos com as mais várias medidas*:
* Medidas e Condições especiais podem ser consultadas
Os tubos industriais da CBFA podem ser:
- Fina Frio
- Fina Quente
- Galvanizados

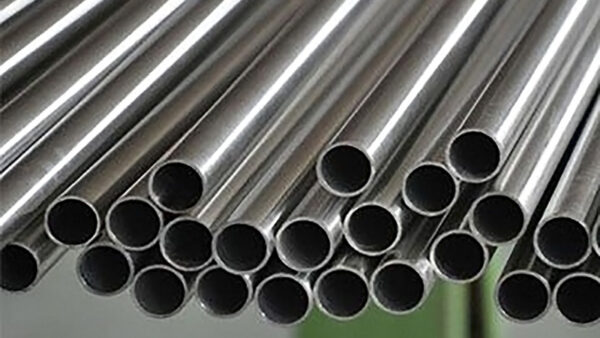

Tubo de Aço Fina Frio
O tubo de aço fina frio é produzido de forma que é habitualmente dividido em tubos de aço estirados a frio comuns, tubos para caldeiras a baixas e médias pressões, tubos para caldeiras a alta pressão, tubos de liga de aço, tubos de aço inoxidável, tubos para craqueamento de petróleo e outros.
Dependendo da matéria-prima utilizada, um tubo de aço fina frio pode ser fabricado com ou sem costura. Os produtos que são estirados a frio podem ser também classificados como tubos de aço carbono de parede fina, tubos de liga de parede fina, tubos de aço inoxidável de parede fina e outros modelos.
Os Tubos Industriais Fina Frio da CBFA podem variar de 0,45mm a 2,25mm de espessura, com bitolas à partir de ½” até 4” (medidas e condições especiais podem ser consultados). Atendem à todas as normas nacionais e internacionais, com destaque para:
NBR6591: – É uma norma muito importante e utilizada no Brasil, já que especifica as características e dimensões dos tubos de aço carbono soldados pelo processo ERW (Electric Resistance Welding), conhecidos como tubos soldados ou tubos com costura, de seção circular, quadrada, retangular e especial, para aplicações industriais em geral.
Além das dimensões, a norma especifica as tolerâncias, ensaios mecânicos (como achatamento e alargamento) e demais características específicas deste tipo de tubo, bem como as condições de inspeção que devem ser submetidas.
A composição química dos Tubos atende às seguintes especificações:
- Carbono (C): 0,23% máx;
- Manganês (Mn): 1,00% máx;
- Fósforo (P): 0,04% máx;
- Enxofre (S): 0,05% máx.
NBR5599-3: Esta norma fixa as condições exigíveis para encomenda, fabricação e fornecimento de tubos de aço-carbono de precisão, com costura, trefilados, com diâmetros externos entre 4 mm e 240 mm e espessura de parede entre 0,50 mm e 13 mm.
Estes tubos são aplicáveis em conjuntos estruturais mecânicos (soldados ou não), máquinas, sistemas fluido-dinâmicos e em operações análogas onde são exigidos alto grau de precisão, requisitos de propriedades mecânicas definidas, boa qualidade de superfície compatível para receber acabamentos ou revestimentos superficiais.
DIN EN 10305-3 (antiga DIN 2394) – Tubos com costura – com essa norma os Tubos são caracterizados por tolerâncias bem definidas nas dimensões, e uma rugosidade superficial máxima especificada para aplicações nos mais diversos setores da indústria.
Aplicações Relacionadas: Estado de fornecimento, Composição Química, Propriedades Mecânicas e Dimensões.
DIN EN 10305-5 (antiga DIN 2395): Tubos com costura quadrados e retangulares – Esta norma caracteriza os Tubos por tolerâncias bem definidas nas dimensões e uma rugosidade superficial máxima especificada para aplicações nos mais diversos setores da indústria, como tubos retangulares e quadrados e tubos para autopeças.
Os tubos são embalados em feixes, firmemente amarrados com fita de aço e com peso máximo de 2.000kg. Os feixes amarrados são identificados com etiquetas, constando as dimensões, norma, nome e pedido do cliente.
Tubos de Aço Fina Quente
Os tubos de aço laminado a quente passam por maior processamento. O aço é processado em moinhos de redução a frio, em que o material é arrefecido (à temperatura ambiente) seguido de recozimento ou têmperas de rolamento.
Esse tipo de tubo tem uma tolerância dimensional mais estreita e neste caso maior resistência, pelo processo com bitolas de 15mm a 0,6mm e espessura de 0,6 a 2,25mm.
Suas principais aplicações são para esquadrias, eletrodomésticos de linha branca, construção civil, serralheria, indústria automobilística etc.
A principal norma que regulamenta os Tubos Fina Quente é a NBR 6591, que especifica as características e dimensões dos tubos de aço carbono soldados pelo processo ERW (Electric Resistance Welding), conhecidos como tubos soldados ou tubos com costura, de seção circular, quadrada, retangular e especial, para aplicações industriais em geral.
Além das dimensões, a norma estabelece padrões de tolerâncias, ensaios mecânicos (como achatamento e alargamento) e demais características específicas deste tipo de tubo, bem como as condições de inspeção que devem ser submetidas.
Os tubos são embalados em feixes, firmemente amarrados com fita de aço e com peso máximo de 2.000kg. Os feixes amarrados são identificados com etiquetas, constando as dimensões, norma, nome e pedido do cliente.
Tubos de Aço Galvanizados
Os Tubos de Aço Galvanizados passam pelo processo de aplicação de uma camada de Zinco (Zn) sobre superfícies de aço ou ferro. São especialmente indicados para evitar a corrosão e aumentar a resistência do material.
O tubo de aço galvanizado está muito presente em indústrias e construções em geral, fazendo um excelente papel na condução de fluidos diversos. Podemos dar como exemplo: Usinas de álcool e de açúcar – todo o segmento sucroalcooleiro pode tirar vantagem da instalação de tubos de aço que passaram pela galvanização.
Em termos de normatização, os Tubos Galvanizados atendem principalmente à NBR 5580 que estabelece os requisitos exigíveis para fabricação e fornecimento de tubos de aço carbono com ou sem solda longitudinal, ou seja, tubos com ou sem costura; com ou sem revestimento protetor de zinco, para condução de água, gás, vapor e outros fluidos não corrosivos.
Os tubos referidos nesta Norma são designados pelo diâmetro nominal, classe e revestimento exigido e são classificados em:
- Pesado – P;
- Médio – M;
- Leve – L.
Normalmente os tubos que seguem esta Norma são fornecidos com as extremidades lisas ou rosqueadas.
Notas importantes:
- O aço empregado na fabricação dos tubos deve ser acalmado e de baixo carbono.
- Para tubos com DN maiores que 20 (3/4) a rebarba interna da solda deve ser removida.
- A espessura de parede mínima não pode estar, em qualquer ponto do tubo, maior que 12,5% abaixo da espessura nominal especificada.
Os tubos são embalados em feixes, firmemente amarrados com fita de aço e com peso máximo de 2.000kg. Os amarrados são identificados com etiquetas, constando as dimensões, norma, nome e pedido do cliente.
